根據(jù) EN 標(biāo)準(zhǔn)及國(guó)標(biāo)相關(guān)要求?鋸片的強(qiáng)度檢測(cè)通常分為破壞性和非破壞檢測(cè)兩種。

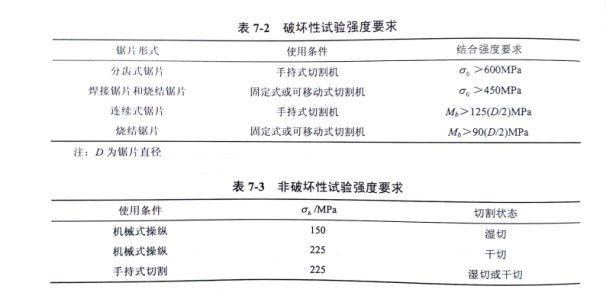

  而金剛石切割片鋸片刀頭主要包括連續(xù)齒式和分齒式兩種?它們的破壞性如表(7-2)示;非破壞性檢測(cè)即產(chǎn)品正常使用時(shí)的破壞強(qiáng)度，如表(7-3)所示。

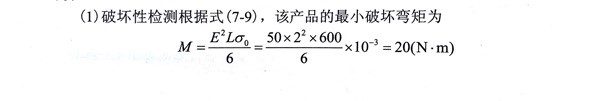

  直徑為350mm的焊接金剛石切割片的基本參數(shù)：L為50mm?E為2.0mm，刀齒長(zhǎng)度為50mm，刀齒厚度為3.0mm。對(duì)該金剛石切割片的焊接強(qiáng)度進(jìn)行如下的彎矩計(jì)算。

  由上述計(jì)算可以看出?當(dāng)金剛石切割片在實(shí)際加工受到 20N.m 的力矩時(shí)，在刀頭與基體之間的焊接部位沒有出現(xiàn)損傷現(xiàn)象，就可以判斷該產(chǎn)品滿足要求可以正常使用。

  如果出現(xiàn)斷裂或者脫齒等缺陷?則視為設(shè)計(jì)不合格。如果缺陷出現(xiàn)在刀頭部位，則最小破壞彎矩為

  也就是說(shuō)?直徑為 350mm 的金剛石切割片， 在外載荷的作用下，當(dāng)斷裂陷出現(xiàn)在焊接部位時(shí)，其最小破壞彎矩不得低于 20N.m, 在刀頭部位發(fā)生斷裂最小破壞彎矩不得低于45N.m。

  綜上所述，刀頭本身的抗彎強(qiáng)度也是鋸片設(shè)計(jì)一項(xiàng)重要指標(biāo)。

  通過(guò)上述的計(jì)算可以得出當(dāng)金剛石切割片在實(shí)際工作環(huán)境下受到的彎矩不低于8N.m時(shí)?金剛石鋸片就可以正常使用。
