金剛石切割片焊縫檢測系統是整檢測系統的核心部分，也是本次設計的主體部分。主要分析工作也都是基于該檢測系統對切割片焊縫進行檢測評價后結果進行的。

  該檢測系統是基于 LabVIEW 虛擬儀器平臺進行開發的，專門用于金剛石切割片焊縫缺陷的檢測。檢測系統根據所實現的功能不同分為不同的模塊，括信號采集模塊、數據分析模塊等。

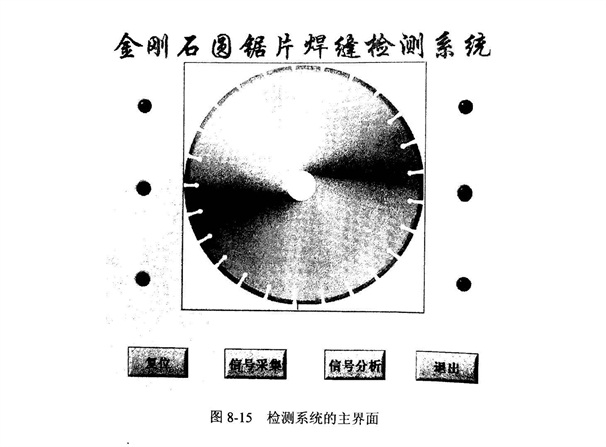

  通過軟件包可以實現與檢測設備的通信、對集信號的處理、分析等多種功能，完成對金剛石切割片焊縫缺陷的檢測工作，實對其缺陷的評價。下圖分別為該檢測系統的主界面及程序框圖。

  主界面相當于整個系統的一個菜單，上面羅列了系統中包含的各個程序模塊每一個按鈕都對應這~個子模塊的鏈接入口，單擊相應的按鈕，就會彈出該模的運行程序。這就是金剛石切割片焊縫檢測系統的軟件設計。
